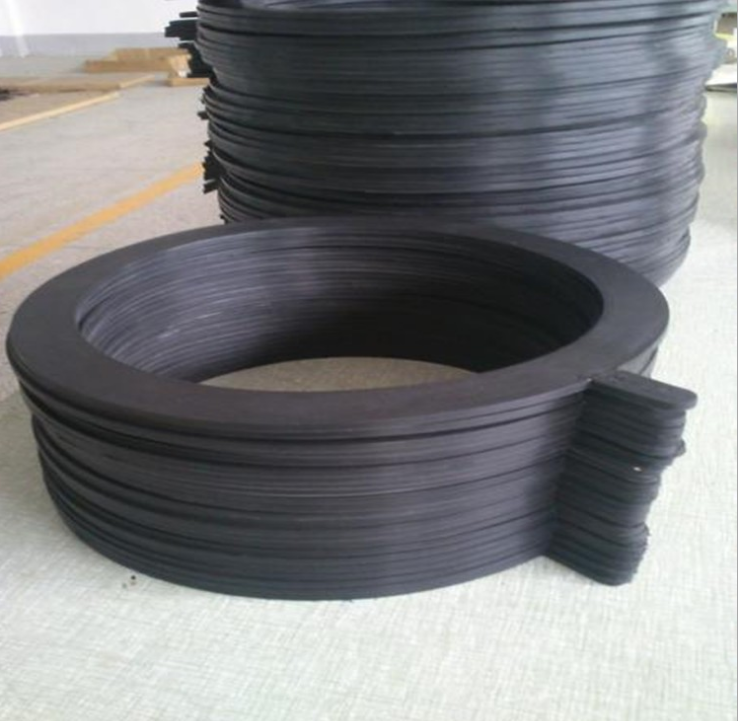

橡胶板材作为法兰垫片，多用于管道或经常拆卸的人孔、手孔，压力不超过1.568MPa。因在各类密封垫片中，橡胶垫片最软，贴合性能好，在较小的预紧力下就能发挥密封效果。正因如此，在承受内压时，因垫片偏厚或硬度偏低而容易被挤出。
   橡胶板材在苯、酮、醚等有机溶剂中使用，易出现溶胀、增重、变软、发粘现象，导致密封失效。一般溶胀度超过30%就不能使用。
   在低压(尤其是0.6MPa以下)、真空情况下，采用橡胶垫片较为适宜。橡胶材料致密性好，透气率低。例如氟橡胶，最适宜作真空容器的密封垫片，真空度最高可达1.3×10-7Pa。橡胶垫片在10-1~10-7Pa真空度范围使用时，需经烘焙和抽气处理。
   石棉橡胶板价格较其它垫片低，使用方便;最大问题是：密封垫片材料虽然加入了橡胶和一些填充剂，仍无法将那些串通的微小孔隙完全填满，存在微量渗透。故在污染性极强的介质中，即使压力、温度不高也不能使用。当用于一些高温油类介质时，通常在使用后期，由于橡胶和填充剂碳化，强度降低，材质变疏松，便在界面和橡胶垫片内部产生渗透，出现结焦和发烟现象。另外，石棉橡胶板在高温下易粘结在法兰密封面上，给更换垫片带来了许多麻烦。
   在受热状态下，橡胶垫片在各种介质中的使用压力取决于垫片材料的强度保持率。石棉纤维材料中存在着结晶水和吸附水。110℃时，纤维之间的吸附水已有2/3析出，纤维的抗拉强度约降低10%;368℃时，吸附水全部析出，纤维的抗拉强度约降低20%;超过500℃，结晶水开始析出，强度则更低。
   介质对石棉橡胶板的强度影响也很大。例如，在航空润滑油和航空燃油中，400号耐油石棉橡胶板横向抗拉强度相差80%，这是由于航空燃油对板材中橡胶的溶胀比航空润滑油严重之故。考虑到上述因素，国产石棉橡胶板XB450的推荐安全使用范围：温度250℃~300℃，压力3~3.5MPa;400号耐油石棉橡胶板使用温度不宜超过350℃。
   石棉橡胶板含有氯离子和硫化物，吸水后容易与金属法兰形成腐蚀原电池，尤其是耐油石棉橡胶板中硫磺含量高出普通石棉橡胶板好几倍，故在非油性介质中不宜使用。橡胶垫片在油品和溶剂类介质中会发生溶胀现象，但在一定范围内，对密封性能基本没有什么影响。例如，400号耐油石棉橡胶板在常温航空燃油中作24小时浸泡试验，要求因吸油重量增加不得超过15%。
   邢台卓迈橡塑制品有限公司（原：邢台鑫鑫矿山橡胶配件厂）是集聚氨脂弹性制品的研发、生产销售为一体的民营高科技企业。我们的主要产品有O型圈、防爆胶圈、挡圈挡板、橡胶法兰垫、骨架油封、四氟件、和一些其他橡胶制品，欢迎电话咨询:13931919944。
